Schäkel ähnlich DIN 82101

Form A

Art-Nr. WLL
in t		 Bügel-
durchmesser
(d1)
mm		 Augen-
durchmesser
(d2)
mm		 Bolzen-
durchmesser
(d3)
mm		 innere
Weite
(b1)
mm		 äußere
Weite
(b2)
mm		 innere
Länge
(h1)
mm		 Gewicht pro
Stk. in kg
100060-0,10 0,10 4 10 5 7 15 15,5 0,013
100060-0,16 0,16 5 12 6 8 18 18,0 0,024
100060-0,25 0,25 7 16 8 11 25 24,0 0,045
100060-0,40 0,40 8 20 10 14 30 30,0 0,090
100060-0,60 0,60 10 24 12 17 37 36,0 0,170
100060-01,0 1,00 13 32 16 21 47 49,0 0,360
100060-01,6 1,60 17 40 20 27 61 61,0 0,750
100060-02,0 2,00 19 44 22 30 68 67,0 1,000
100060-02,5 2,50 21 48 24 33 75 73,0 1,320
100060-03,0 3,00 24 54 27 38 86 83,5 1,800
100060-04,0 4,00 27 60 30 42 96 91,0 2,400
100060-05,0 5,00 30 72 36 47 107 111,0 3,900
100060-06,0 6,00 34 78 39 53 121 119,5 5,300
100060-08,0 8,00 38 90 45 60 136 139,5 7,900
100060-10,0 10,00 42 96 48 66 150 147,0 10,000
100060-12,0 12,00 47 104 52 73 167 158,0 13,00
100060-16,0 16,00 52 120 60 81 185 185,0 18,50
100060-20,0 20,00 58 136 68 90 206 211,0 27,50
100060-25,0 25,00 63 144 72 100 226 221,0 35,50

Form B

Art-Nr. WLL
in t		 Bügel-
durchmesser
(d1)
mm		 Augen-
durchmesser
(d2)
mm		 Bolzen-
durchmesser
(d3)
mm		 innere
Weite
(b1)
mm		 äußere
Weite
(b2)
mm		 innere
Länge
(h1)
mm		 Gewicht pro
Stk. in kg
100061-00,4 0,40 8 20 10 14 30 30,0 0,085
100061-0,60 0,60 10 24 12 17 37 36,0 0,160
100061-01,0 1,00 13 32 16 21 47 49,0 0,350
100061-01,6 1,60 17 40 20 27 61 61,0 0,730
100061-02,0 2,00 19 44 22 30 68 67,0 0,970
100061-02,5 2,50 21 48 24 33 75 73,0 1,280
100061-03,0 3,00 24 54 27 38 86 83,5 1,700

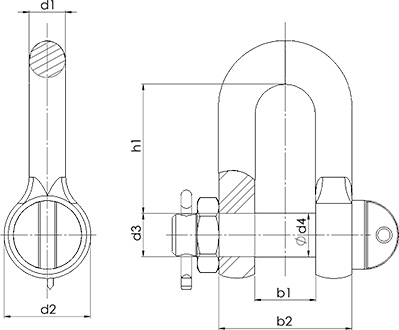

Form C

Art.-Nr. WLL
in t		 Bügel-
durchmesser
(d1)
mm		 Augen-
durchmesser
(d2)
mm		 Bolzen-
durchmesser
(d3)
mm		 innere
Weite
(b1)
mm		 äußere
Weite
(b2)
mm		 innere
Länge
(h1)
mm		 Gewicht pro
Stk. in kg
100062-00,4 0,40 8 20 10 14 30 30,0 0,082
100062-0,60 0,60 10 24 12 17 37 36,0 0,173
100062-01,0 1,00 13 32 16 21 47 49,0 0,360
100062-01,6 1,60 17 40 20 27 61 61,0 0,750
100062-02,0 2,00 19 44 22 30 68 67,0 1,030
100062-02,5 2,50 21 48 24 33 75 73,0 1,430
100062-03,0 3,00 24 54 27 38 86 83,5 2,110
100062-04,0 4,00 27 60 30 42 96 91,0 2,890
100062-05,0 5,00 30 72 36 47 107 111,0 3,900
100062-06,0 6,00 24 78 39 53 121 119,5 5,020
100062-08,0 8,00 38 90 45 60 136 139,5 6,750
100062-10,0 10,00 42 96 48 66 150 147,0 9,760
100062-12,0 12,00 47 104 52 73 167 158,0 13,10
100062-16,0 16,00 52 120 60 81 185 185,0 17,70
100062-20,0 20,00 58 136 68 90 206 211,0 23,80
100062-25,0 25,00 63 144 72 100 226 221,0 32,70
100062-32,0 32,00 70 160 80 110 250 246,0 49,50
100062-40,0 40,00 79 180 90 125 283 276,0 69,00
100062-50,0 50,00 88 200 100 140 316 307,0 94,60
100062-63,0 63,00 96 220 110 155 347 339,0 125,0
